Wat is de Kiwi air monitor? Een bouwpakket voor een luchtkwaliteit sensor.
Waarom? De Kiwi helpt docenten te bepalen wanneer het klaslokaal geventileerd moet worden.
Hoe? Door het meten van CO2, luchtvochtigheid, luchtdruk en temperatuurwaardes in het lokaal.
Wie heeft de Kiwi bedacht? De Kiwi is bedacht door Davy Landman van Swat.engineering. Het is beschikbaar gesteld als open source project.
Dit project is opgezet voor scholen, omdat docenten willen weten wanneer het klaslokaal gelucht moet worden. Vooral nu het kouder wordt, is het fijn voor de leerlingen als de ramen niet continu open hoeven te staan.
Dit project sluit aan bij een recent gepubliceerde handreiking van de PO-raad over het coronavirus en ventilatie. Daarin staat het volgende advies:
Voorzie ieder klaslokaal van een CO2-meter waarop de docent kan controleren of de CO2-grens van 1200ppm niet wordt overschreden en zodat bekend is wanneer de docent moet starten met luchten van het lokaal.
De beschikbare commerciële oplossingen zijn duur. De meeste scholen hebben geen budget om ieder klaslokaal te voorzien van een dure sensor. Daarom hebben wij dit goedkopere bouwpakket ontwikkeld. De onderdelen van de Kiwi kosten samen tussen de 40 en 50 euro.

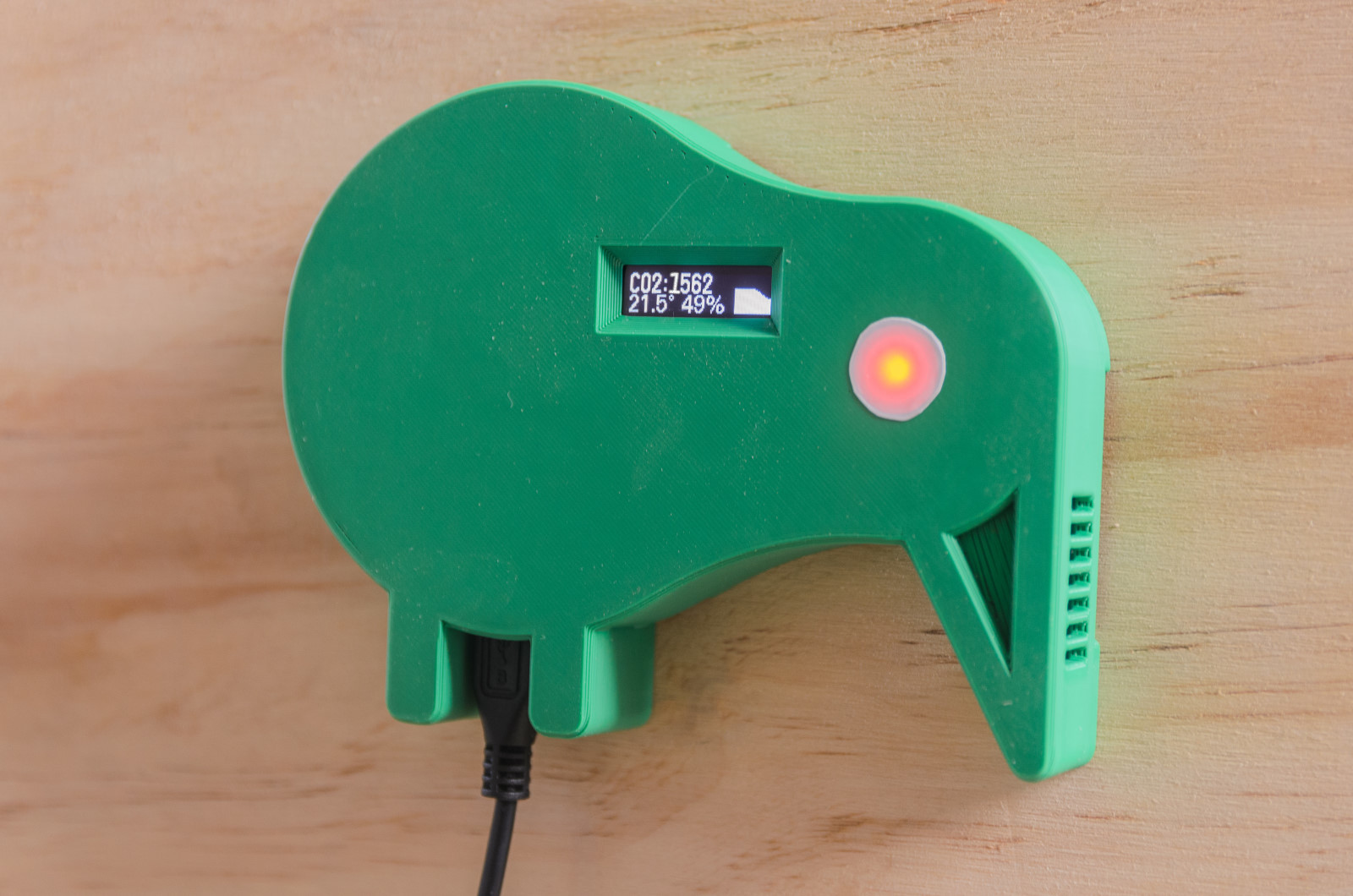

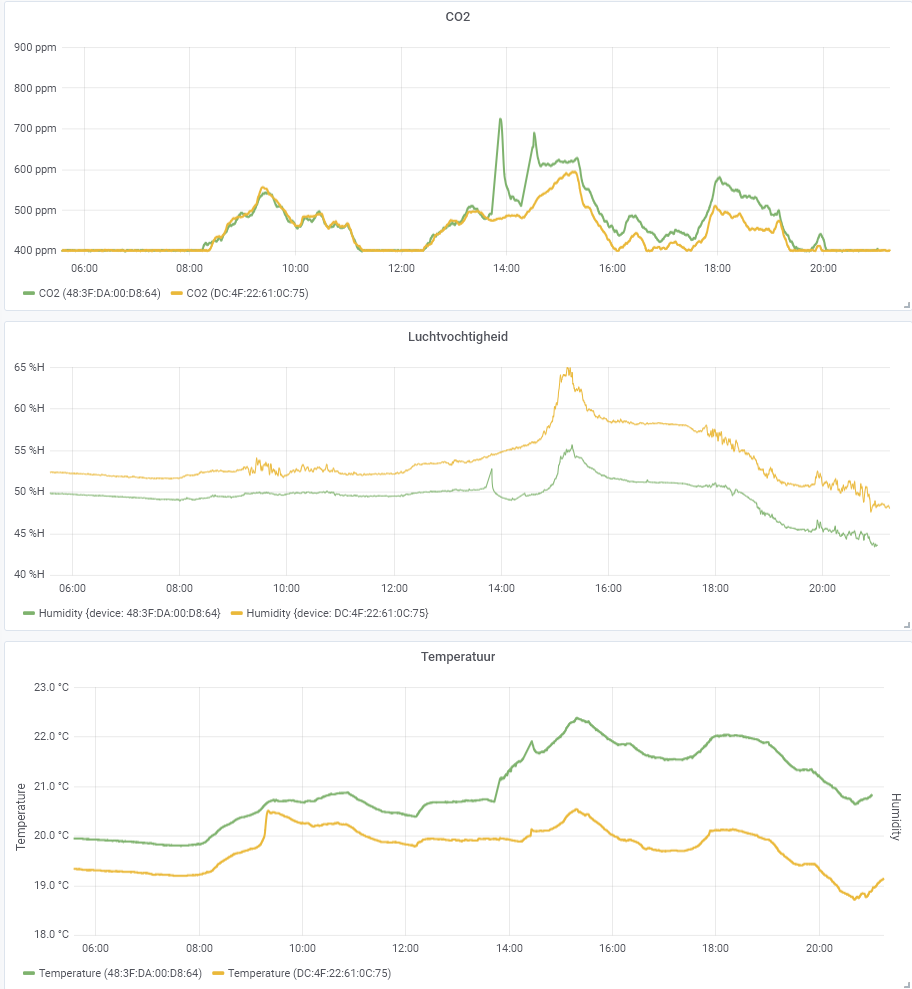

De Kiwi meet CO2, temperatuur, luchtvochtigheid en luchtdruk. Een klein schermpje toont de metingen en het oog van de vogel knippert met verschillende kleuren als het tijd is om te ventileren. Eventueel kunnen deze gegevens doorgestuurd worden naar een dashboard voor facilitair beheer.
De Kiwi gebruikt goedkopere sensoren dan commerciële varianten. Deze zijn minder nauwkeurig, maar nauwkeurig genoeg (NDIR) om te bepalen wanneer het nodig is om je lokaal te luchten.
Je hebt een aantal elektronische componenten, een soldeerbout en een 3D printer nodig. Met een handige IT afdeling, een paar enthousiaste ouders, docenten, of misschien zelfs leerlingen zet je de Kiwi in elkaar.
Alle informatie over de benodigde hardware, het monteren, de installatie van de software en het printen van de behuizing is terug te vinden in deze Github repository. Het project is volledig open source. Controleer regelmatig of er updates zijn, want het project is nog volop in ontwikkeling.
We hebben een kant en klare behuizing ontworpen, die met een 3D-printer afgedrukt kan worden. Geen 3D printer? Geen probleem, in de documentatie geven we ook tips voor eigen ontwerp of aanschaf van de behuizing.
Omdat het project volledig open source is opgezet, kan iedereen bijdragen aan nieuwe ontwikkelingen. Interesse? Neem dan even contact met ons op.
Hier volgen binnenkort de resultaten van de eerste pilot die gestart is op een school in Almere.
Leuke foto’s van de Kiwi Sensor en een video van hoe ie werkt
Waar komt de naam Kiwi air monitor vandaan?
De kiwi vogel is een loopvogel die alleen in Nieuw-Zeeland in de natuur voorkomt. De vogel heeft een uitzonderlijk goed reukvermogen. Daarom hebben we dit dier als het symbool gekozen voor de sensor.
Leuk detail, de sensoren zitten daarom in de neus van de behuizing van de Kiwi.
Laatste updates en nieuws berichtjes rondom de Kiwi
Kinderen uit groep 7 of 8 van de basisschool of scholieren zouden prima onder begeleiding een Kiwi in elkaar kunnen zetten. Daarbij leren ze allerlei technische vaardigheden en wat over luchtkwaliteit. Er is op dit moment nog geen lespakket voor de Kiwi. Als je wilt helpen, neem contact op!
Het project is volledig open source (met een GPLv3 licentie). We maken o.a. gebruik van de volgende software libraries:
De behuizing is ontworpen door Jelle Doorn en is ook onder GPLv3 gedeeld.
Het Kiwi logo komt van Font Awesome en is beschikbaar gesteld onder de Creative Commons Attribution 4.0 International license.
Vragen? Ideeën? Leuk!
Start een issue op github of neem contact op via [email protected].
De Kiwi air monitoring is opgezet door Davy Landman van Swat.engineering wordt samen met een aantal creatievelingen verder ontwikkeld. Speciale dank gaat uit naar Jelle Doorn die zijn kennis en kunde heeft gestoken in het ontwerpen van de behuizing.
